Tipo 5VCS vetroepoxy classe FR4
Commutatori per segnali, con settori stampati,
sistema a pattino strisciante.
Fermo mobile.
Commutazioni: 1 via, 24 posizioni per settore
2 vie, 12 posizioni per settore
4 vie, 6 posizioni per settore
max 8 settori
Contatti non cortocircuitanti.
Angolo di scatto 15° (30°, 60° o 90° a richiesta).
Coppia di scatto: 1,5 / 2Kgcm (altri valori a richiesta).
Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 4 settori).
Eventuali viti di montaggio in nylon (massimo 1 settore).
Versione STAGNA
prevede un anello di tenuta sull’alberino, nell’interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.
RITORNO A MOLLA (vedi foto)
dalla prima alla seconda posizione,
OPPURE dall’ultima alla penultima (massimo 5 posizioni).
DOPPIO RITORNO A MOLLA
dalla prima alla seconda posizione
E dall’ultima alla penultima (massimo 5 posizioni).

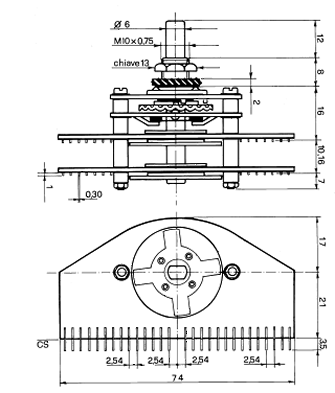

Commutatori ad 1 settore L = 23mm.
Aggiungere 10,16 mm per ogni settore in più.
